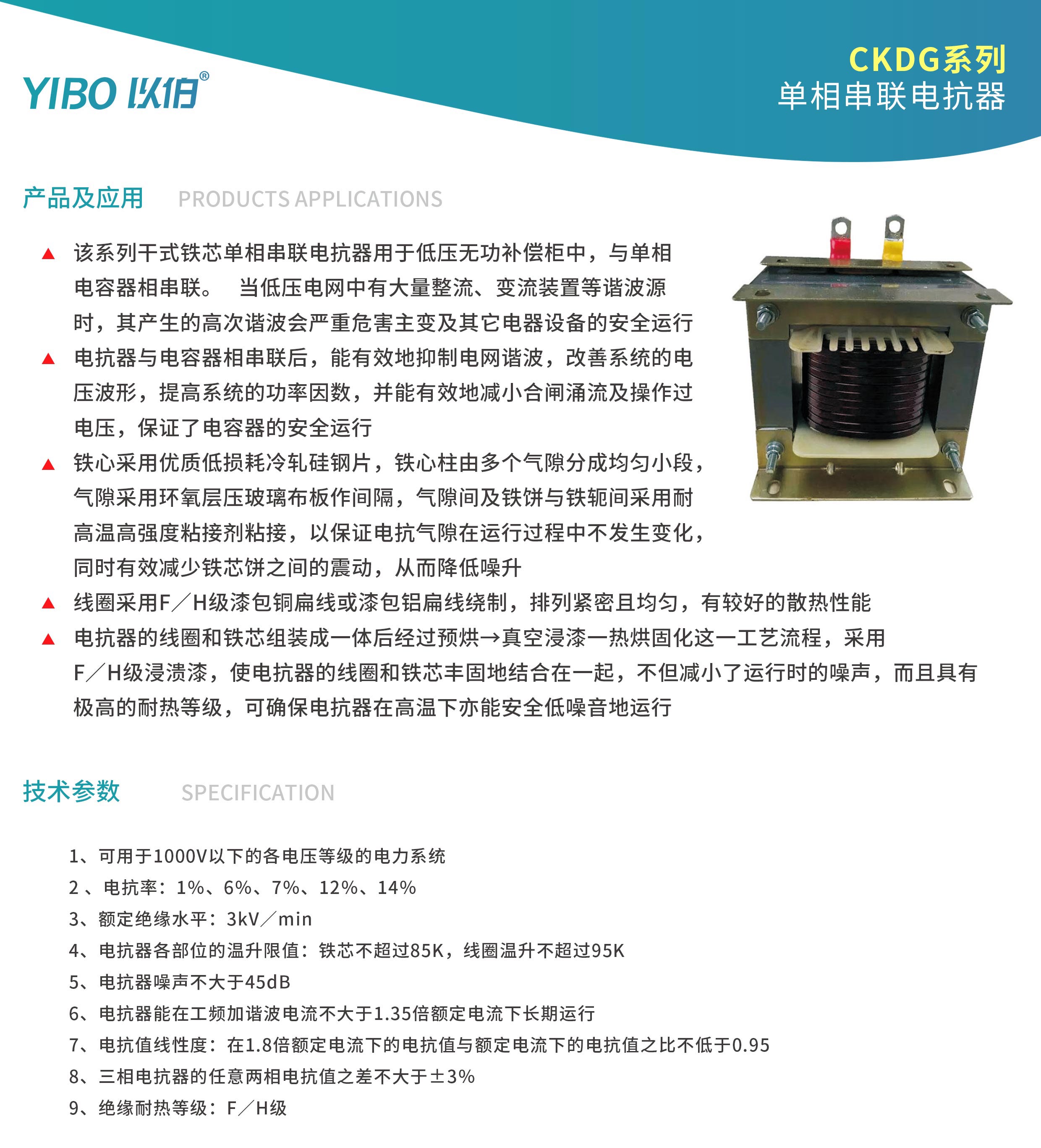

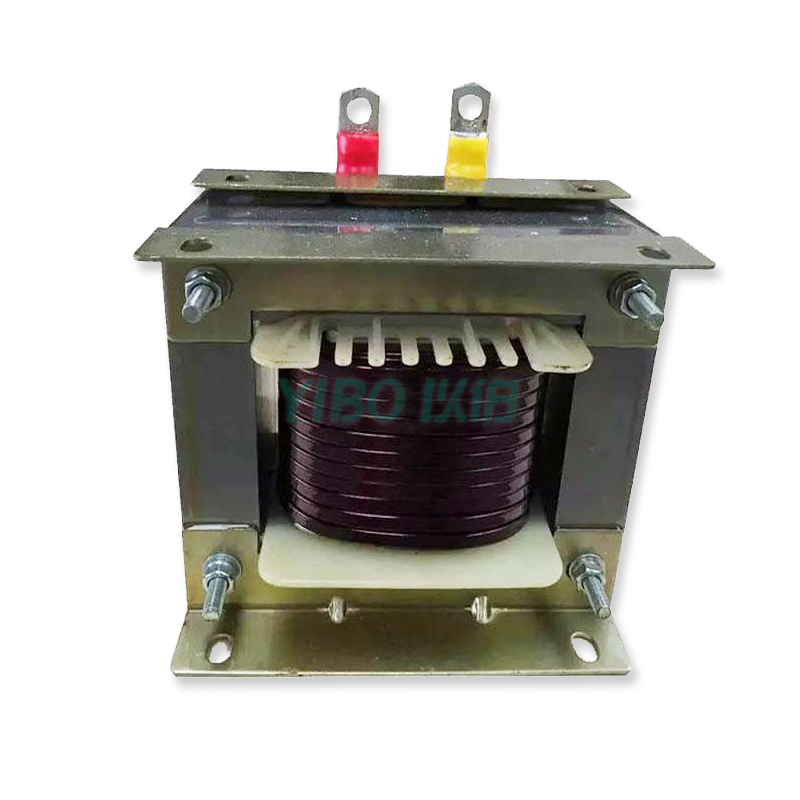

Single-phase series reactor

该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联。当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地抑制电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地减小合闸涌流及操作过电压，保证了电容器的安全运行。

voltage
:

380/690VAC 50/60HZ
electric current
:

0.1～100kvar
apply to
:

适用于电力无功补偿系统等
